處理水量
水回收率
滿足濁度

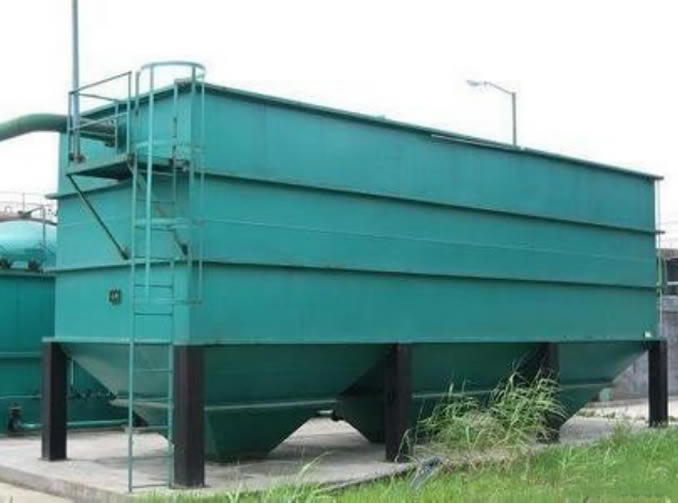

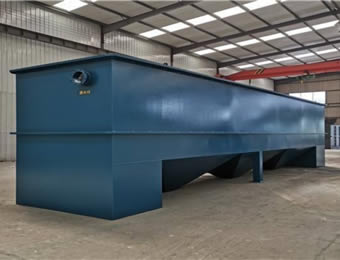

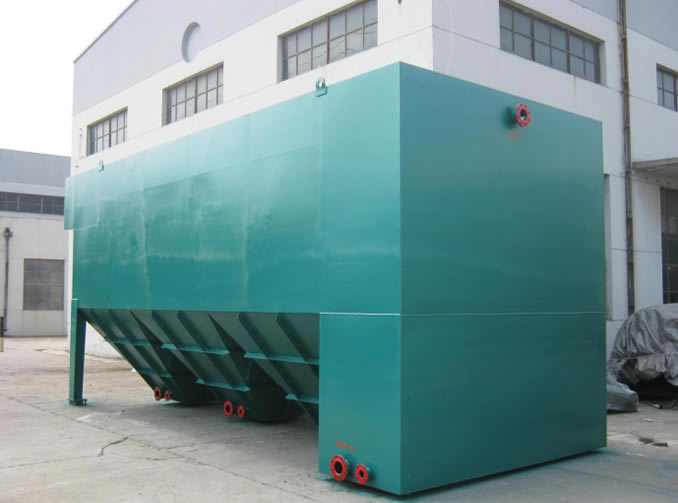

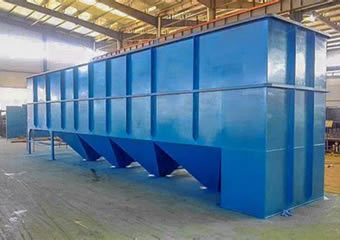

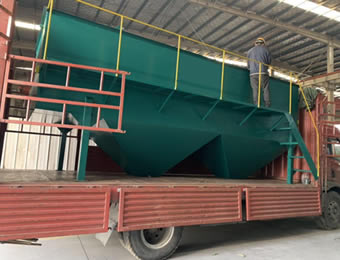

P系列一體化凈水器是采用傳統的絮凝、沉淀、過濾、反沖洗等工藝凈化水質，將絮凝、沉淀、排泥、過濾、反沖洗等工序集于一體，可實現無人值守，系統自動化操作，是實現凈水自動化管理的重要單元。一體化凈水器包含自動加藥裝置、絮凝區、斜管沉淀區及快濾池，同時配套反洗泵，可實現自動反沖洗，組成一個具有全套功能的凈水站。本系列一體化凈水器處理水量為5，10，20，40，50，80，100，120，150，200噸/小時等不同型號(特殊規格及要求可另行設計制造)。

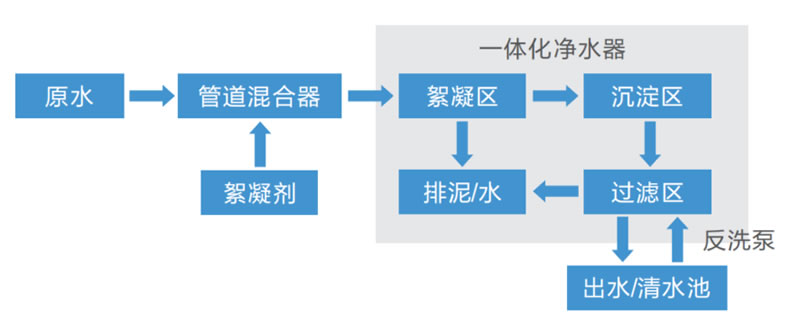

工藝流程圖

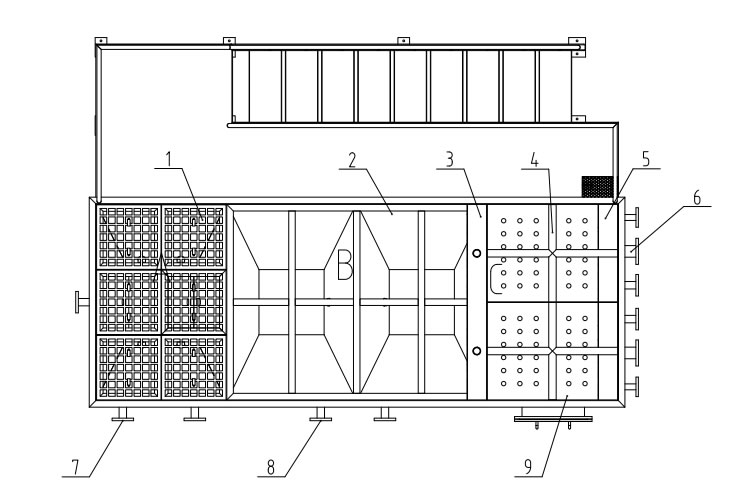

示意構造圖
| 圖號 | 名稱 | 圖號 | 名稱 | 圖號 | 名稱 |
| A | 絮凝區 | B | 沉淀區 | C | 過濾區 |
| 1 | 絮凝區泥斗 | 2 | 沉淀區泥斗 | 3 | 沉淀區配水渠 |
| 4 | 過濾區布水管 | 5 | 過濾區布水渠 | 6 | 清水管 |
| 7 | 絮凝區排泥管 | 8 | 沉淀區排泥管 | 9 | 濾室擋板 |
技術參數
| 處理水量 | 5-200m3/h |
| 進水濁度 | ≤1000mg/L |
| 出水濁度 | ≤3mg/L |
| 沉淀區設計表面負荷 | 7～8m3/h·m2 |
| 過濾區設計濾速 | 8～10m/h |
| 濾池沖洗強度 | 14～16L/m2·s |
| 沖洗歷時 | 4～5min（可調） |
| 總停留時間 | 40～50min |
| 進水壓力 | ≥0.07MPa |
| 濾料粒徑及厚度 | 800mm |
對比分析
| 工藝 | 全自動一體化凈水設備工藝 | 傳統土建構筑物工藝 |
| 抗沖負荷 | 進水濁度限值≤1000mg/L | 進水濁度限值≤500mg/L |
| 占地面積 | 占地面積小 | 占地面積較大 |
| 施工周期 | 施工周期短，整體成套加工，現場組裝。 | 施工周期很長，大量土建施工，受氣候影響較大 |
| 二次利用率 | 整機可拆遷搬運 | 不可移動，無二次利用價值 |
| 能耗 | 除加藥系統供電、控制系統供電及反洗泵供電外，無其他動力設備，能耗低 | 各個構筑物需建設中間水池、配置提升泵等，能耗大。 |
| 運行維護 |
|
|
| 型號 | 處理量（m3/h） | 進水口 | 出水口 | 反洗流量（m3/h） | 外形尺寸 | 運行重量 | 水利用率 |
| FASL-5P | 5 | DN50 | DN50 | 25 | 2200×1000×2600 | 12 | 90%-97% |
| FASL-10P | 10 | DN80 | DN80 | 53 | 2800×1500×2600 | 18 | 90%-97% |
| FASL-20P | 20 | DN100 | DN100 | 50 | 3300×2500×2600 | 35 | 90%-97% |
| FASL-40P | 40 | DN125 | DN125 | 98 | 5200×3000×2600 | 68 | 90%-97% |
| FASL-50P | 50 | DN150 | DN150 | 129 | 6200×3000×2600 | 81 | 90%-97% |
| FASL-80P | 80 | DN200 | DN200 | 180 | 8100×3000×3600 | 120 | 90%-97% |
| FASL-100P | 100 | DN200 | DN200 | 273 | 9500×3600×3600 | 160 | 90%-97% |
| FASL-120P | 120 | DN200 | DN200 | 320 | 1100×3600×3600 | 190 | 90%-97% |
| FASL-150P | 150 | DN250 | DN250 | 370 | 13400×3600×3600 | 225 | 90%-97% |
| FASL-200P | 200 | DN300 | DN300 | 450 | 17100×3600×3600 | 300 | 90%-97% |
全自動運行
值班人員只要定時作水質監視外，無需對凈水裝置操作管理
雜質顆粒去除率高，穩定
高濃度絮凝層使原水雜質顆粒充分接觸,自動排泥系統,泥渣雜質及時排除
出水水質穩定良好
折板或網格絮凝及斜板沉淀設計，使得絮凝及沉淀效果大幅度提高
新穎智創(chuàng )的集水系統
集水均勻有效，提高了體積利用系數，而且其集水水頭小
凈水系統自動化
凈水系統自動化保證系統的高效
自耗水率低
水回收率高達90-97%，對節省有限的水資源起著積極的作用
占地面積小
與一般凈水構筑物相比，可節省占地面積50%以上，室內外均可安置
基建工期短
為常規的澄清過濾設施施工周期的四分之一
P系列一體化凈水器適用于原水濁度小于500mg/L的各類江、河、湖、水庫、地下水等為水源的農村城鎮，工礦企業的水廠，集中供水站等，出水可滿足濁度≤3mg/L。適用于可以在清水池增加反洗泵的用水場所。對于低溫、低濁、有季節性藻類的湖泊水源，有其特殊的適應能力。可用于高純水、飲料工業用水、鍋爐用水等系統的預處理設備。用于各類工業循環水系統，可有效而大幅度地提高循環用水水質。用于中水回用系統，以污水廠排放水為水源，經處理后回用于用水設施。
