水泵zl-sb001

水泵

　　設備參數：
　　名稱：水泵
　　型號：zl-sb001
　　材質：耐磨合金
　　性能：耐磨
　　用途：污水泵、雜質泵
　　驅動方式：電動
　　輸送介質：污水泵、雜質泵
　　泵軸位置：臥式
　　葉輪結構：封閉式葉輪
　　葉輪吸入方式：?jiǎn)挝?br /> 　　流量：1648（m3/h）
　　葉輪數目：1
　　揚程：73.6（m）
　　汽蝕余量：5.7（m）
　　吸入口徑：350（mm）
　　排出口徑：300（mm）
　　結構原理：噴射泵
　　級數：?jiǎn)渭?br /> 　　重量：5000（kg）
　　電壓：380（V）
　　功率：500（kw）
　　規格：300ZJ-I-A90

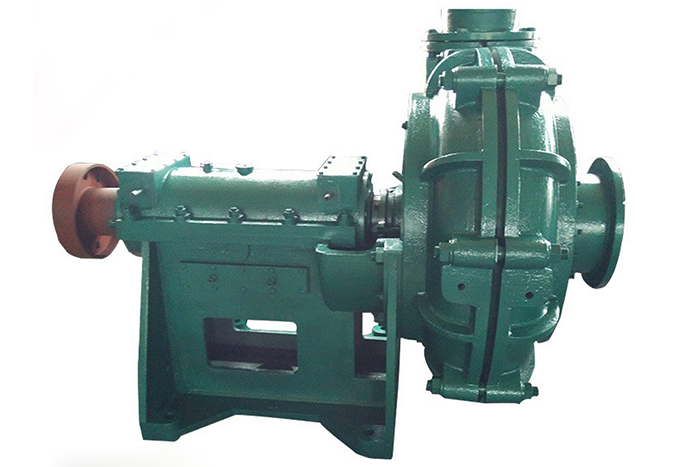

水泵

　　本泵在水力設計、結構設計以及所用耐磨材料上，綜合應用了國內外同類產品的優點并加以創(chuàng )新，具有高效節能、振動小、噪聲低、運行可靠、使用壽命長、維修方便等特點。
　　結構特征：
　　本泵主要由葉輪、渦殼、后護板、軸套、支架、支撐板、軸、軸承、軸承體等零件組成。葉輪、渦殼、后護板的材質為高鉻合金鑄鐵，葉輪與軸采用螺紋聯接，渦殼、支架、軸承體用螺栓聯接，泵軸與電機可采用聯軸器直聯傳動或皮帶傳動，軸承采用油脂潤滑，為無軸封泵。
　　泵頭部分包括泵殼、葉輪和軸封裝置。泵頭與托架用螺栓聯結。泵的出水口位置可按45°間隔旋轉八個不同的角度安裝使用。
　　泵殼為雙層殼體結構。外層為金屬泵殼（前泵殼、后泵殼），其材料通常為HT200或QT500-7；內層殼體可用高鉻合金鑄鐵制做（包括渦殼、前護板、后護板），或用橡膠制作（包括前渦殼、后渦殼）。
　　葉輪材質為高鉻合金鑄鐵，由前蓋板、后蓋板、葉片、背葉片構成。葉片為扭曲葉片，通常有3-6枚。背葉片分布在前蓋板和后蓋板的外側，通常為8枚。葉輪與軸為螺紋聯結。
　　軸封裝置有副葉輪＋填料組合密封、填料密封、機械密封三種型式。
　　副葉輪＋填料組合密封型式由填料箱、副葉輪、水封環、填料、填料壓蓋、軸套組成。
　　填料密封型式由填料箱、間隔套、水封環、填料、填料壓蓋、軸套組成。
　　機械密封型式由填料箱、間隔套、機械密封、壓蓋、軸套組成。
　　托架部分有水平中開式和筒式兩種結構。
