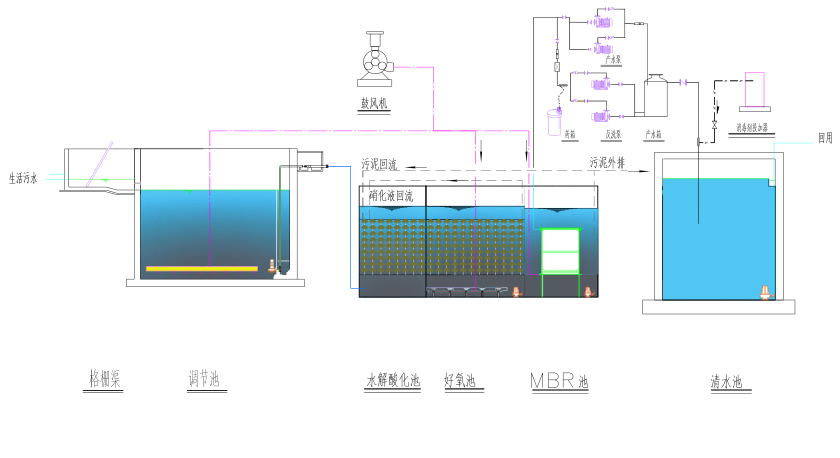

工藝流程圖

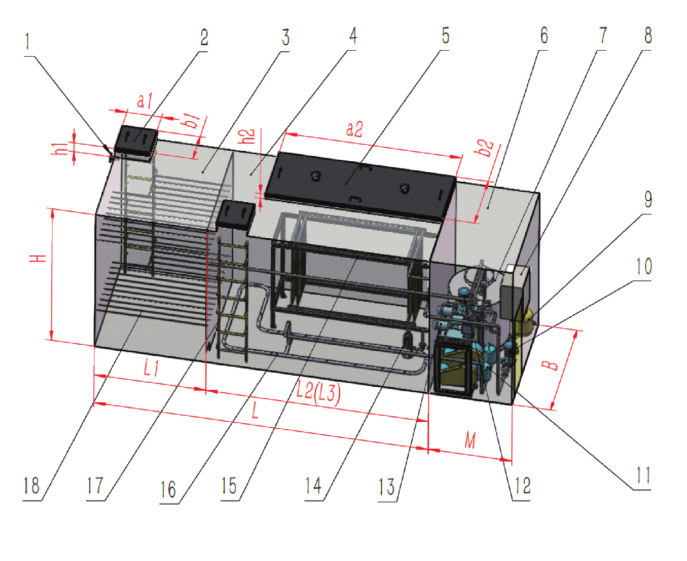

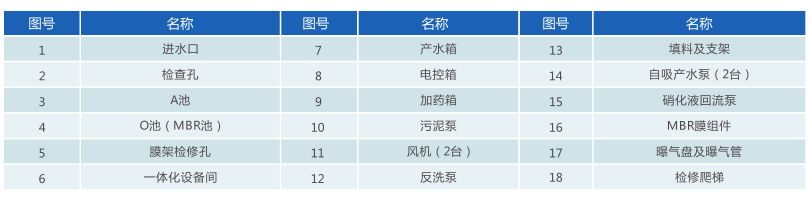

ZL-A/O-MBR型一體化污水處理設備內主要包括的處理單元有：水解酸化池、接觸氧化池和MBR池，設備外部包括調節池、清水池，污泥池等單元，其工藝流程如下國：

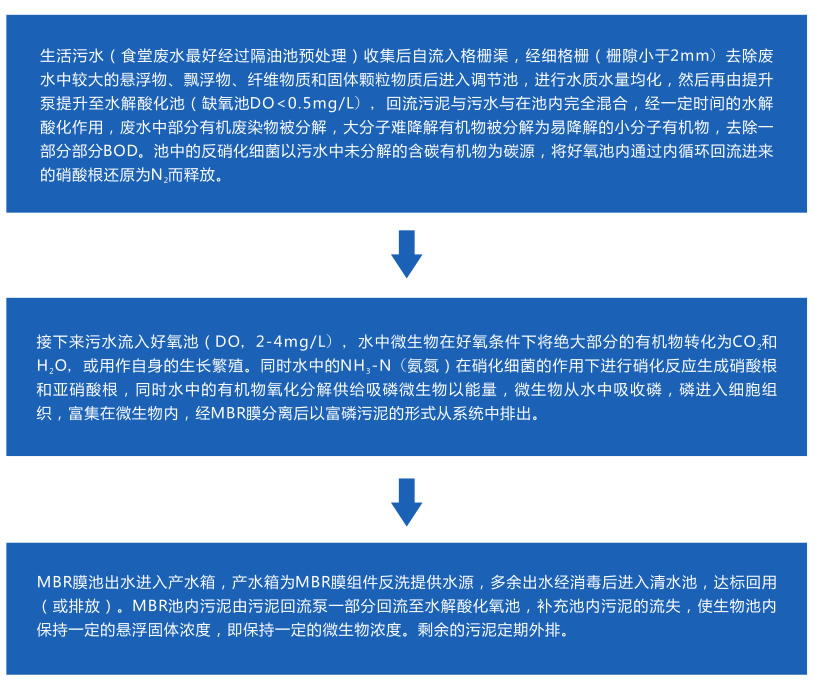

流程簡述
MBR工藝體現的是“治理、回用”的節水理念。
MBR膜生物反應器(Membrane Bioreactor)工藝是傳統的生物處理工藝和膜分離技術相結合發展起來的。
MBR工藝由生物處理和膜處理兩部分組成。
生物處理部分包括缺氧池、好氧池；膜處理部分包括膜池。
MBR膜分離技術采用超濾法，取代傳統生物處理沉淀池，固液分離效果好，為解決回用水質問題提供了可靠保證。

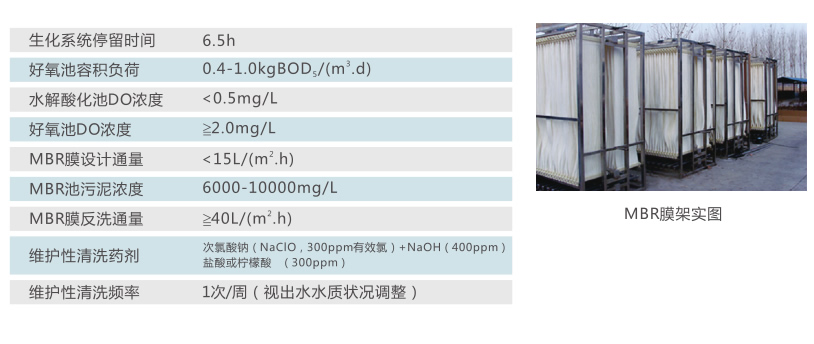

本系統MBR膜采用PVDF材質的簾式中空纖維膜，它具有裝填密度高；造價相對較低；壽命較長；膜耐壓性能好，不需支撐材料等優點，應用域極為廣泛。
